Nettoyage des tubes par projectiles
Goodway Benelux fournit des systèmes de nettoyage de tubes à haute vitesse pour éliminer les dépôts mous à moyennement durs trouvés à l'intérieur des échangeurs de chaleur à faisceau tubulaire. Souvent utilisés pour les condenseurs de surface dans les centrales électriques, ou les pompes à chaleur à grande échelle avec plus de 1000 tubes.
Pour nettoyer nos tubes de condenseur, nous utilisons des projectiles à brosse hélicoïdale en nylon et des QS-300 de Goodway Benelux. C'est une méthode de nettoyage très efficace et performante pour les condenseurs refroidis à l'eau dans les centrales électriques. Après le nettoyage, nous constatons une nette amélioration de la capacité de refroidissement de nos condenseurs.
Vattenfall - Pays-Bas
Éliminer tous types de dépôts
Les systèmes de nettoyage de tubes par projectiles, ainsi que les projectiles requis, peuvent éliminer une large gamme de dépôts des tubes d’échangeurs de chaleur. Ils sont particulièrement efficaces sur les dépôts mous à moyennement durs, couramment trouvés dans les échangeurs de chaleur refroidis à l’eau. Pour les dépôts plus durs, comme le tartre, Goodway Benelux propose des projectiles spéciaux « super récurants ». En général, plus le dépôt est mou, plus il est facile à éliminer en utilisant le nettoyage par projectiles.

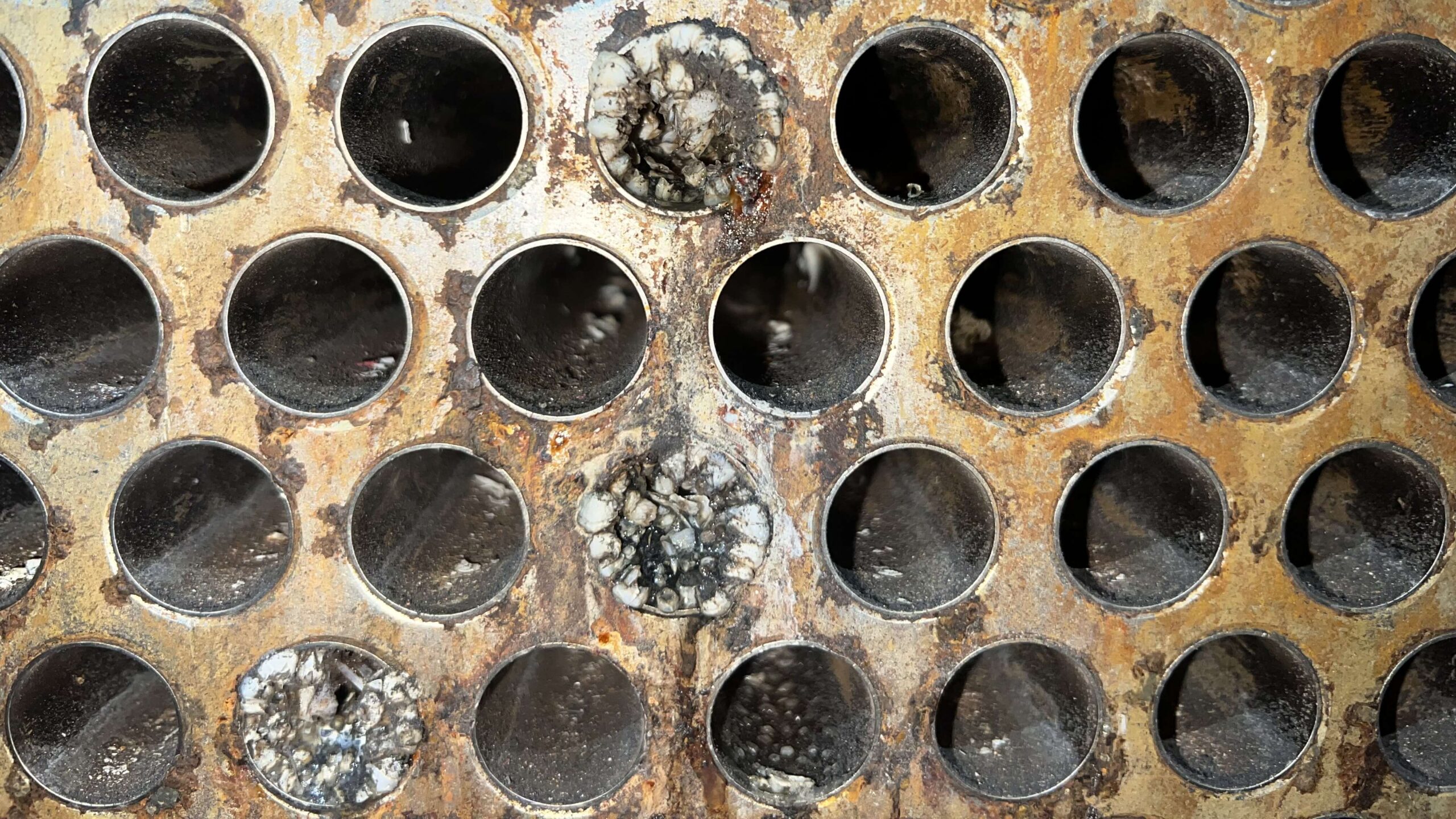

- Dépôts de type mou à moyen : Sédiments, limon, algues, boue (encrassement biologique), sable, vase, coquillages, moules zébrées et bernacles.
- Dépôts plus durs : Tartre (carbonate de calcium)
Remarque : Le nettoyage des tubes par projectiles n’est pas adapté aux échangeurs de chaleur présentant des dépôts extrêmement durs nécessitant un nettoyage à ultra-haute pression (2 500+ bars). Dans de tels cas, les projectiles peuvent être utilisés comme étape de nettoyage secondaire pour éliminer les dépôts restants après le nettoyage initial à haute pression. Cette méthode en deux passes est souvent employée avant une inspection par courants de Foucault.
Explication étape par étape
Lors du nettoyage des tubes d’échangeurs de chaleur avec des projectiles, il est important de comprendre à la fois le processus et les limites de la technologie. Le nettoyage des tubes par projectiles ne convient qu’aux tubes droits et intérieurement lisses. De plus, l’identification du type de dépôt à éliminer est essentielle pour s’assurer que le projectile correct est sélectionné pour le nettoyage afin d’obtenir des résultats maximaux.
- (1) Inspection des tubes : Inspectez visuellement les tubes avant le nettoyage pour vérifier si les conditions sont appropriées pour un nettoyage par projectiles.
- (2) Chargement des projectiles : Chargez les projectiles dans les tubes, vous pouvez travailler par rangées de centaines.
- (3) Fixation du filet de récupération : Les projectiles sortiront de l’autre côté des tubes à grande vitesse, assurez-vous de les attraper avec un filet pour pouvoir les réutiliser.
- (4) Tir des projectiles : Utilisez l’équipement Goodway® pour tirer les projectiles à travers les tubes. En quelques secondes, ils couvriront toute la longueur du tube et sortiront de l’autre côté.
- (5) Rinçage des tubes : Assurez-vous de maintenir la gâchette 2-3 secondes supplémentaires après la sortie du projectile du tube, de cette façon les tubes sont rincés à fond.
- (6) Vérification que tous les tubes sont nettoyés et ouverts : Parfois, les projectiles peuvent se coincer dans les tubes en raison d’objets étrangers à l’intérieur des tubes ou parce que l’opérateur n’a pas appuyé assez longtemps sur la gâchette avant que le projectile ne puisse sortir du tube.
